JDQ 气浮光栅测长仪

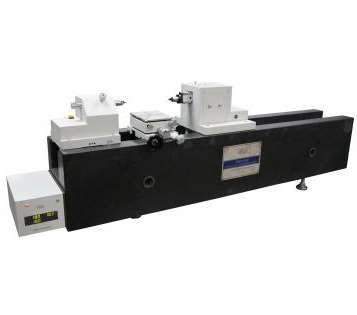

JDQ 气浮光栅测长仪--点击浏览大图

所属目录:气动量仪

搜索关键字:JDQ 气浮光栅测长仪

信息简介:JDQ 气浮光栅测长仪

JDQ 气浮光栅测长仪详细信息:
“JDQ 气浮光栅测长仪”参数说明
是否有现货: 认证: ce
加工定制: 品牌: 新天
类型: 浮标式气动量仪 适用范围: 工业
型号: JDQ 规格: JDQ
商标: 新天 包装: 木箱
“JDQ 气浮光栅测长仪”详细介绍

端度仪器是用于测量两端面之间距离的仪器,这里所指的“端面”可以是平面或曲面,可以是外表面或内表面。端度系列仪器是一种接触测量仪器,相对于其它计量仪器测量精度更高。

端度系列分为光学计、测长仪、测长机三大类,光学计用于对工件快速比对测量,测长仪对工件在可以小范围内绝对测量,大范围相对测量。测长机用于超长工件的测量。根据结构的不同,端度仪器可以分为立式和卧式。根据采用技术的不同,端度仪器可以分为投影读数式、数码式、光栅式、激光式。

端度仪器测量典型产品:

外尺寸测量:平行平面类零件,如:量块;

球形面类零件,如:量棒、钢球的检测;

柱形面类零件,如:圆柱体、轴承;

以及外螺纹中径检测。

内尺寸测量:平行平面类,如:卡板;

孔径类,如:环规;

以及内螺纹中径等。

端度仪器带有多种附件,合理利用各种附件可使各种端度仪器的测量应用更广泛。


光栅数显化:采用钢带反射光栅直接粘贴在床身基面上,测量长度显示在计算机显示屏上。

温度误差实时补偿:配有温度传感器,计算机能自动完成温度误差的实时补偿。

基座:优质花岗岩基座,刚性和稳定性好。

测量主轴:采用优化方形设计,确保测量时运动性能的稳定性。

提示功能:实时提示测量操作步骤。

拐点图示窗:软件界面上具有拐点图示窗,操作十分方便。


测量范围 (mm)

型号 JDQ1000 JDQ2000 JDQ3000 JDQ6000
外尺寸 0~1000 0~2000 0~3000 0~6000
内尺寸 30~900 30~1900 30~2900 30~5900

数字显示当量及仪器准确度:

数字显示当量:0.2μm

示值误差:±(0.5+L/200)μm,其中L为被测长度,单位:mm

阿贝测轴移动范围:±10

测量力:1.5N或2.5N

测帽内径配合尺寸:Φ6H7

测量杆与测帽内径配合外径尺寸:Φ6g6

万能工作台

垂直行程:70mm

横向行程:40mm

水平位置纵向浮动行程:10

旋转:> ±3°

摆动:> ±3°

横向测微鼓分划值:0.01

工作台承重:10kg

顶针架最大夹持直径

当长度在0~170mm时 :Φ140

当长度在170~210mm时 :Φ130

V型支架

高度调节范围:>28

支承工件直径范围:至Φ30

量块支架:支承量块长度范围:至1000

量棒支架:支承量棒长度范围:至1000

量块架:研合量块长度范围 :至1000

V型铁工作范围:至Φ30

环境要求:室温 20℃±1℃,相对湿度≤60%RH

仪器外形尺寸与重量:

型号 仪器外形尺寸(mm) 仪器质量(kg) 仪器质量(kg)

长×宽×高 主机 附件
JDQ1000 2200×510×750 1500 300
JDQ2000 3200×510×750 2100 300
JDQ3000 4200×410×750 2800 300
JDQ6000 7200×510×750 4400 300
