认证：	CE	品牌：	万濠
测量范围：	50-1000	精度：	1μｍ
类型：	光栅电子尺	解析度：	0.001
重量：	2	尺寸：	50-2000mm
型号：	WTA05	规格：	WTA05
商标：	万濠	包装：	纸盒

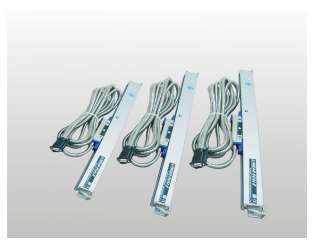

万濠光栅尺优点：1.采用自主设计的光学镜头组成的单一大面积光源，比一般的LED光源有更好的平行性和光强的均匀性，从而确保高分辨力状态的稳定性；2.单一大面积光源克服了传统采用四对管LED光源老化不同步的问题，一年后信号的可靠度大幅提升，减少后期的维修成本；3.接收模块采用精心挑选6只大面积光电二极管封装成一体，保证了电参数的一致性，确保高质量信号输出，提高了抗污染能力及定位精度和响应速度；4.采用一体注塑成型带金属软外壳保护的双层屏蔽线，防水，稳固可靠，特别适合远距离传输，信号抗干扰能力强，专利号：2L200820044310.3；5.采用自主研发的弦波信号细分芯片，纯硬件处理，转换速度快，增量A/B正交信号输出高达2.5MHZ；6.每根光栅尺都经过严格的检验、测试，并可提供精度检测报告，确保产品质量及质量可追溯性；7.滑动采用高质量进口五只轴承，能保证长时间工作重复定位性；8.尺身采用铝合金型材经阳极处理，尺头采用合金压铸镀硬铬，耐腐蚀，能长时间工作在环境恶劣条件下 技术规格参数：

品名	产品精度及输出信号	生产长度	解析度	光栅栅距	RI	工作速度
WTA05(薄尺)	±（3+3LO/1000）um或者更高精度,2路TTL方波0t和90,另可提供4路TTL方波0,90,180,270	50-1000	0.0005	0.02mm	50mm	30米/分
WTA1(薄尺)		50-1000	0.001	0.02mm	50mm	50米/分
WTA5(薄尺)		50-1000	0.005	0.02mm	50mm	90米/分
WTB05(厚尺)		50-1000	0.0005	0.02mm	50mm	30米/分
WTB1(厚尺)		50-3000	0.001	0.02mm	50mm	60米/分
WTB5(厚尺)		50-3000	0.005	0.02mm	50mm	90米/分
其他资料	相偏移误差:90±15工作温度:0℃-40℃存储温度:20℃-50℃
公称长度	LO=50-1000mm时		每50mm为一档
	LO=1000-3000mm时		每100mm为一档
500mm以内最大行程	公称尺寸+30mm		信号线长度：2m
500mm-900mm最大行程	公称尺寸+30mm		信号线长度：3.5m
900mm最大行程	公称尺寸+50mm		信号线长度：5m
万濠光栅尺与同行产品对比
	单一平行光源		4对管LED光源
平行	好3°		差15°
光斑均匀度	好		差；不一致性
可达到分辨力	高：栅距20μｍ可达到0.5μｍ		低：栅距20μｍ可达到1μｍ，长时间工作不稳定
长时间工作光强衰减对精度、速度、稳定度影响	整理衰减：几乎不影响性能		大：衰减不一致对性能影响大
后期维修成本	低		高：一年之后特别明显
	集成接收模块		4对分离接收模块
接收面积	大		小
信号稳定度	好		差
抗污染能力	强		一般
响应速度	快		一般
信号抗干扰性	强		一般
长时期工作信号衰减	衰减一致		差异性大
保外维修率	低		高
